Павиком на службе эксперимент OPERA
7. Поиск кластеров, прослеживание микротреков
С помощью адоптированной программы libACQ были отсканированы несколько эмульсионных пластин, эксперимента EMU15 и OPERA. Ниже приведены результаты обработки пластины OPERA облученной во Фроскати (Италия) параллельным пучком пионов.

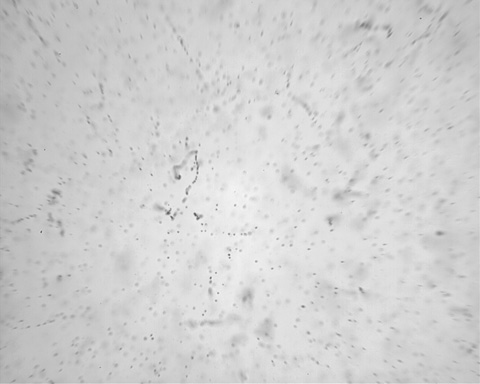

Рис. 4. Изображение эмульсии на мониторе компьютера. Размер поля зрения 212x170 мкм2, увеличение 60x.
На рис.4 представлено изображение эмульсии при работе с объективом 60x, на пленку нанесена эмерсия. Размер поля зрения 212x170 мкм2, размер в пикселях 1280x1024, физический размер одного пикселя около 0.2 мкм. На изображении присутствует заметная аберрация по периметру кадра, к сожалению, для данного увеличения требуется доработка оптической системы микроскопа. Неравномерная освещенность. Тем не менее, работа с увеличением 60x возможна, если рабочую область ограничить центром кадра.

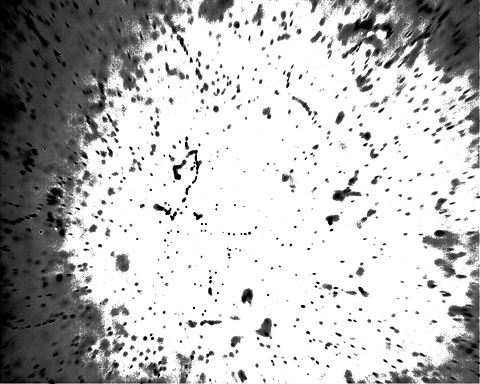

Рис. 5. Бинаризация. Черными областями отмечены найденные кластеры.
На рис. 5 представлено исходное изображение после бинаризации – разделения пикселей на черные и белы и выделение кластеров. Прослеживается неравномерное выделение кластеров, черные области по периметру, это ложные кластеры.

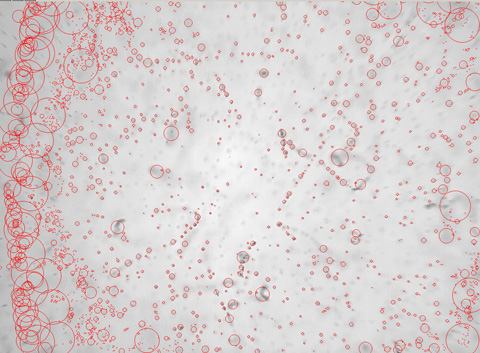

Рис. 6. Найденные кластеры, радиус соответствует размеру кластера.
На рис. 6 схематично показаны кластеры. В центральной части красные кружки хорошо ложатся на темные точки блобов. Было найдено около 2000 кластеров включая ложные.
