Измерение фона и толщины пленки (fog - туман)
4. Программа Fog.exe
На рабочем столе находим ссылку на программу Collegamento a Fog.exe. Возможный вариант расположения - D:\SySal\Fog\Fog.exe. Выбираем меню Scanner → Scanning Batch… (см. рис. 10).

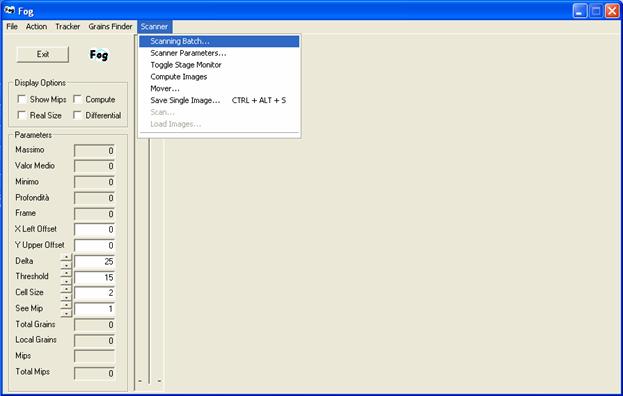

Рис. 10. Главное окно программы Fog. Выбираем меню Scanner → Scanning Batch…
Появляется дочернее окно программы Fog Scanning Manager by Fulvio (см. рис. 11). В этом окне задаем следующие параметры:
- X Step = 1000
- Y Step = 1000
- X Step # = 2
- Y Step # = 2
- Directory = C:\SySal2000\Fog2000\Data
- FileName = номер кирпича и номер CS через подчеркивание, например 109805_2

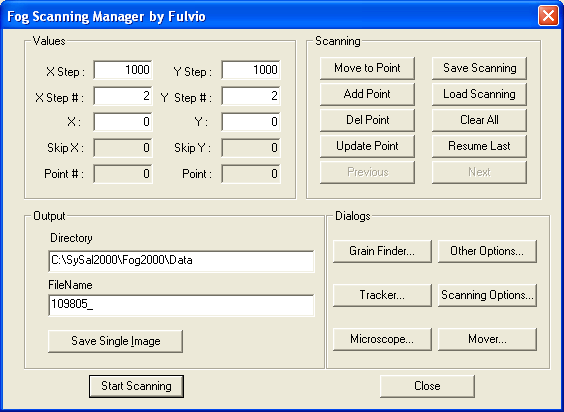

Рис. 11. Окно Fog Scanning.
Нажимаем кнопку выбора дополнительных параметров Other Parameters, появляется окно Evaluation Options (рис. 12). В этом окне отмечаем галочками опции как на рисунке. Закрываем окно.
Рис. 12. Evaluation Options. Выбираем параметры как на рисунке.
Теперь поднимем уровень света до значения найденного с помощью Stage Monitor. В окне Fog Scanning Manager by Fulvio нажимаем на кнопку Mover. Ползунком устанавливаем нужную освещенность (см. Рис. 13).
Рис. 13. Окно Mover. Устанавливаем свет.
Мы настроили все параметры, пришла пора начать измерения. В окне Fog Scanning Manager by Fulvio (рис. 11) нажимаем кнопку Update Point, что бы задать микроскопу текущее местоположение, и наконец, Start Scanner. Окно программы Fog выглядит как на рис. 14.

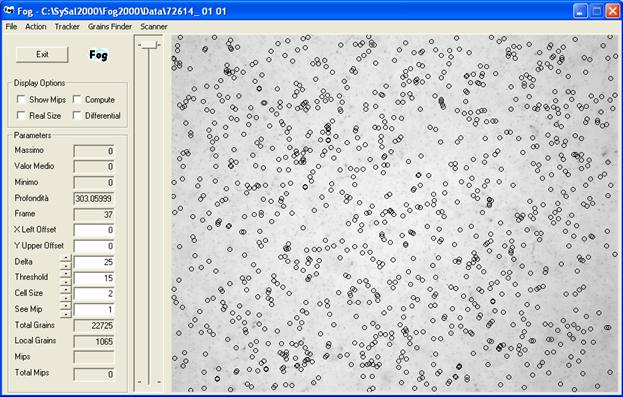

Рис. 14. Программа Fog в процессе работы.
Результатом работы программы являются файлы, которые сохраняются в директории C:\SySal2000\Fog2000\Data. Нас инетересует только один из четырех файлов, которые создала программа (три из них нулевого размера). Это файл FileInfoTable_scn.txt. В этом файле добавились 4 новые строчки. Каждая строчка соответствует одному независимому измерению фона.
