Измерение фона и толщины пленки (fog - туман)
1. Настройка уровня света
Измерения фона начинаются с выставления правильной интенсивности света.
Запускаем программу PlayGround, ссылка на рабочем столе.

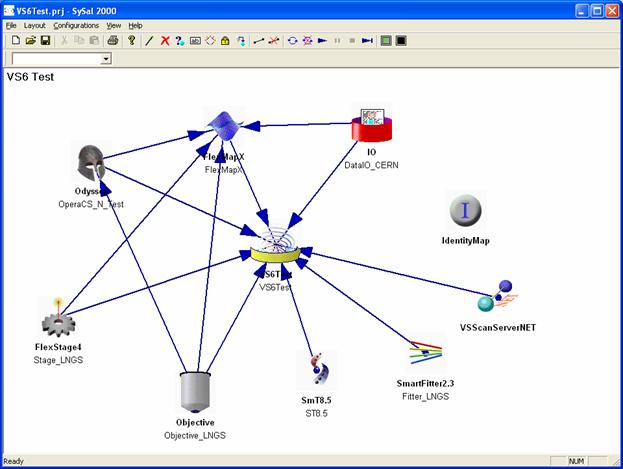

Рис. 1. Программа PlayGround.
Выбираем меню File → Project. Проект – это любой из последних созданных. На рис. 1 открыт проект VS6Test.prj. Далее нажимаем кнопку
Apply Configuration .
Далее меню Configuration → Edit. Появляется окно списка доступных конфигураций Config Selector (рис. 2), мы выбираем конфигурацию с именем, которое значится под иконкой Odyssey на «рабочем столе» программы PlayGround, в данном случае OperaCS_N_Test (см. рис. 3).
Рис.2. ConfigSelector.
Рис. 3. Текущая конфигурация для Odyssey.
После подтверждения конфигурации кнопкой OK появляется окно Edit Configuration for Odyssey (см. рис. 4)
Рис. 4. Edit Configuration for Odyssey.
В окне Edit Configuration for Odyssey нажимаем кнопку Test. Появляется очередное окно Test Odyssey Configuration (см. рис. 5).
Рис. 5. Test Odyssey Configuration.
В этом окне нас интересует одна кнопка – Gray Level, нажимаем ее и видим новое окно Gray Level Measurement, в этом окне нас интересует единственный параметр – Average Gray Level, его значение должно быть приблизительно равно 190 (см. рис. 6).
Рис. 6. Значение Average Gray Level должно быть приблизительно равно 190. Наш выбор “No”.
Чтобы вывести это значение к нужному показателю, нам нужно эмпирически настроить уровень света – уровень накала лампочки. Это позволит сделать панель управления столом – Stage Monitor. Окно Stage Monitor открывается одновременно с запуском программы PlayGround и обычно занимает место в нижнем правом углу экрана (см. рис. 7).
Рис. 7. Управление подвижным столиком микроскопа и уровнем света – Stage Monitor.
Интерфейс Stage Monitor чаще всего используется в работе с микроскопом. С помощью него мы в ручном режиме можем перемещать столик по трем осям координат и менять уровень света. Для перехода в ручной режим и активации Stage Monitor надо нажать кнопу Toggle Manual/Auto – переключение из ручного режима в автоматический и наоборот. Для выбора плоскости перемещения нужно один раз кликнуть в квадрат с перекрестием – перемещение по осям X/Y или в вертикальный прямоугольник (см. рис. 8). Для перемещения столика в нужном направлении используйте клавиши клавиатуры вверх/вниз, влево/вправо. Шаг перемещения/скорость имеет три градации соответствующие трем коэффициентам - 100x, 10x, 1x. Для коэффициента 1x одно нажатие кнопки приводит к перемещению стола на 1 мкм. Удерживание кнопки приводит стол в плавное движение.
Для регулирования света служит крайний правый ползунок, текущее значение ползунка выводится в окошке под ползунком, на рис. 6. это значение равно 23642.
Итак, для измерения света сначала надо вывести микроскоп в центральную часть пленки, по высоте сфокусироваться на уровне 10 мкм ниже верхнего слоя эмульсии. Теперь нажимая кнопку GrayLevel в окне Test Odyssey Configuration и меняя уровень света ползунком в окне Stage Monitor добиться значения Average Gray Level равного 190. На рис. 6 это значение было достигнуто при уровне света 23642. Это число нам понадобится при добавлении новой записи в журнале ELOG.
Итак, мы добились уровня Average Gray Level равного 190, запомним (запишем) значение света в окне Stage Monitor. Не забываем сразу вывести микроскоп на нужную высоту.
