Измерение фона и толщины пленки (fog - туман)
2. Проверка номера пластинки
До начала сканирования необходимо убедится, что номер, написанный на пластинке, соответствуют действительности. Номер находится на нижнем слое эмульсии на расстоянии 50 000 мкм от верхнего края пластины и на расстоянии 4500 мкм от ее правого края, т.е. по координатам (4500, 50000) в системе координат пленки. Для облегчения поиска метки с номером следует вывести микроскоп в верхний правый угол – начала координат, и обнулить значение X,Y. Для перемещения столика используется интерфейс Stage Monitor программы PlayGround, подробнее о Stage Monitor см. в описании «Измерение фона и толщины пленки». Для обнуления координат нажмите на кнопку Reset stage coordinates (см. рис. 4).
Рис. 4. Обнуляем координаты столика.
Выводим стол в координаты (4500, 50000) и находим метку, см. рис. 5.

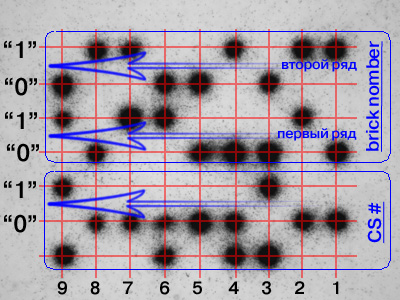

Рис. 5. Номер кирпича и пленки CS в цифровом коде.
На метке в двоичном виде закодирован номер кирпича и номер пленки, темные пятна располагаются в матрице из 7 строк и 9 столбцов. Первые 4 строки отвечают за номер кирпича, 5-ая и 6-ая строка отвечают за номер пленки. Каждая строка соответствуют нулям или единичкам. Если темное пятно попало на строку нулей, это ноль в соответствующем разряде, если на строку единиц – единица. Читаем число справа налево (в арабском стиле). Младшие разряды слева, старшие разряды – справа.
010001101 – «первый ряд», старшие разряды
110100110 – «второй ряд», младшие разряды
Слитно 010001101110100110 = 72614.
Переводим двоичное число в десятичное с помощью научного калькулятора в аксессуарах Windows. Вводим в двоичном виде (см. рис. 6), а потом переводим в десятичный (см. рис. 7)
Рис. 6. Научный калькулятор, число в двоичном виде.
Рис. 7. Научный калькулятор, число в десятичном виде.
