Разработка ПО для сканирования эмульсий эксперимента ОПЕРА на установке ПАВИКОМ-1 в ФИАН
5. Поиск кластеров
После предварительной обработки изображений следует этап кластеризации. На площади одного кадра в зависимости от эмульсии и условий экспозиции алгоритм находит порядка 50 тыс. кластеров различной величины.
Для проверки алгоритма (поиска кластеров) одни и те же «эталонные» изображения эмульсии были обработаны программой libACQ и программой Старкова. Для анализа использовались изображения, полученные в Италии на одной из установок ЕСС (Европейская Система Сканирования). Таким образом, из полного цикла обработки исключается этап захвата и предварительной обработки изображения, мы тестируем исключительно кластеринг. Размер изображения 1280x1024 пикселя, размер поля зрения 390x310 мкм2, размер пикселя 0.3 x 0.3 мкм2. На рис. 3 изображение одного кадра.

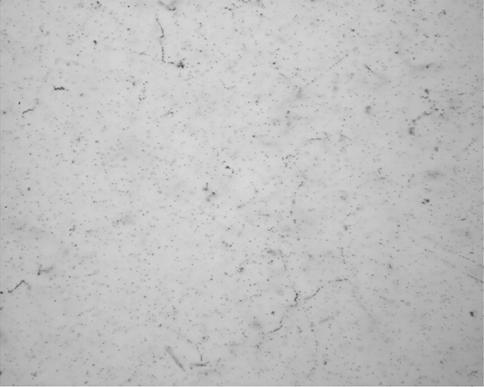

Рис. 5. «Эталонное» изображение 1280x1024 пикселя, полученное на установке ЕСС в Италии. Изображение использовалось для тестирования алгоритма поиска кластеров программой libACQ и программой Старкова.
Сравнительный анализ был проведен для одного поля зрения, по 18 фотографиям на разной глубине по Z. На рис. 5 показано распределение кластеров по объему. Распределение по размерам кластеров см. на рис. 6.
Рис. 6а. Распределение кластеров в объеме (libACQ).
Рис. 6б. Распределение кластеров в объеме (кластеры Старкова).
Рис. 7а. Распределение кластеров по размеру в пикселях. Программа libACQ.
Рис. 7б. Распределение кластеров по размеру в пикселях. Программа Старкова.
Статистика по кластерам
|
Программа libACQ |
Программа Старкова | |
|
clusters |
47025 |
64155 |
