Разработка ПО для сканирования эмульсий эксперимента ОПЕРА на установке ПАВИКОМ-1 в ФИАН
4. Предварительная обработка изображений
Для анализа изображения важно качество картинки снимаемой с объектива. Размер поля зрения одного кадра в пикселях 1024x1024 пикселя, 10 бит (1024 градаций серого). Резкое изображение обеспечивается точной наводкой фокуса в начале сканирования и настройкой освещения предметного столика. По периметру картинки наблюдается затемнение изображения, в целом освещение поля неравномерное.
Для выравнивания уровня освещения по всей поверхности кадра применяют операцию stretching (англ. разглаживание). В начале сканирования снимается пустое поле зрения BG (фон), которое характеризует освещение по площади. Кадр BG сохраняется до конца сканирования. Каждый кадр во время сканирования проходит предварительную обработку – вычитание фона.
Iimg = Ireal – (255-Ibg), I=[0,255], в идеальном случае Ibg=255. 255 – белая точка, 0 – черная.
Из значения яркости каждой точки кадра вычитается инвертированное значение яркости фона в данной точке. Т.о. происходит коррекция изображения по яркости, темные точки осветляются, светлые точки затемняются, уровень освещенности выравнивается. Пример изображения до и после обработки можно видеть на рис. 1. В программе предусмотрена возможность работы без выравнивания по фону, а так же загрузки изображения фона из файла.

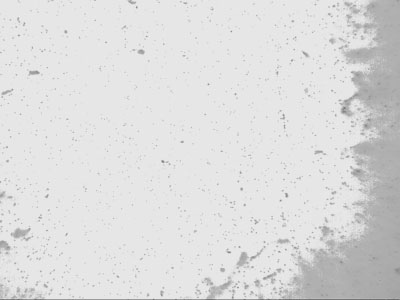

Рис. 4а. После порога, без вычитания фона.
Рис. 4б. После порога, после вычитания фона.
